TOP® 铜涂层石英光纤TOP® Copper-coated Quartz Fiber
TOPRAYS 的铜合金涂层石英光纤代表了面向极端条件应用的顶尖光纤技术，这些条件包括极高温度、高真空以及严苛或高要求的运行环境。这类光纤专为传统光纤方案难以胜任的场合而设计，兼具出色的光学稳定性与强大的热学和机械性能，非常适合工业、科研和航空航天应用。
这些铜合金涂层光纤保留了传统石英-石英光纤的全部关键优势。此外，与聚合物涂层光纤相比，金属涂层显著提升了机械强度和耐久性，并增强了抗疲劳和抗机械应力的能力。
根据所选的 UV 或 NIR 石英纤芯，其光学透射范围宽达 220 至 2400 nm，可广泛用于各类光学及光谱应用。值得一提的是，这些光纤可在从低至 -270 °C 的超低温到高达 600 °C 连续工作的极端温度范围内保持可靠性能，同时可耐受高达 100% 的湿度，而不影响光学或机械完整性。
技术参数 / Technical Parameters
| 参数 | 数值 |
|---|---|
| 透射范围 | 220 – 2400 nm |
| 工作温度 | -270 至 +600 °C |
| 标准数值孔径 | 0.22 ± 0.02 |
| 湿度范围 | 最高 100% |
标准铜涂层光纤规格 / Standard Copper-coated Fiber Specifications
| 参数 | 数值 |
|---|---|
| 芯/包层材料（阶跃折射率） | 纯熔融石英纤芯 / 掺氟石英包层 |
| 渐变折射率 | 掺锗熔融石英纤芯 / 纯熔融石英 |
| 纤芯直径，µm | 单模：4 – 9；多模：50；62.5；100；200；400；600；800；1000 |
| 铜合金涂层厚度，µm | 15 – 50（取决于光纤直径） |
| 标准数值孔径（NA） | 0.22 ± 0.02 |
| 可选数值孔径（NA） | 0.12 ± 0.02 | 0.26 ± 0.02 |
| 最低工作温度，°C | -270 |
| 最高工作温度，°C | 600 |
| 湿度范围 | 最高 100% |
| 最小弯曲半径（长期） | 200 × 光纤外径 |
| 最小弯曲半径（短期） | 100 × 光纤外径 |
| 抗拉强度（短标距），GPa | 3.5 – 6 |
| 两点弯曲强度，GPa | > 10 |
| 静态疲劳参数 | > 100 |

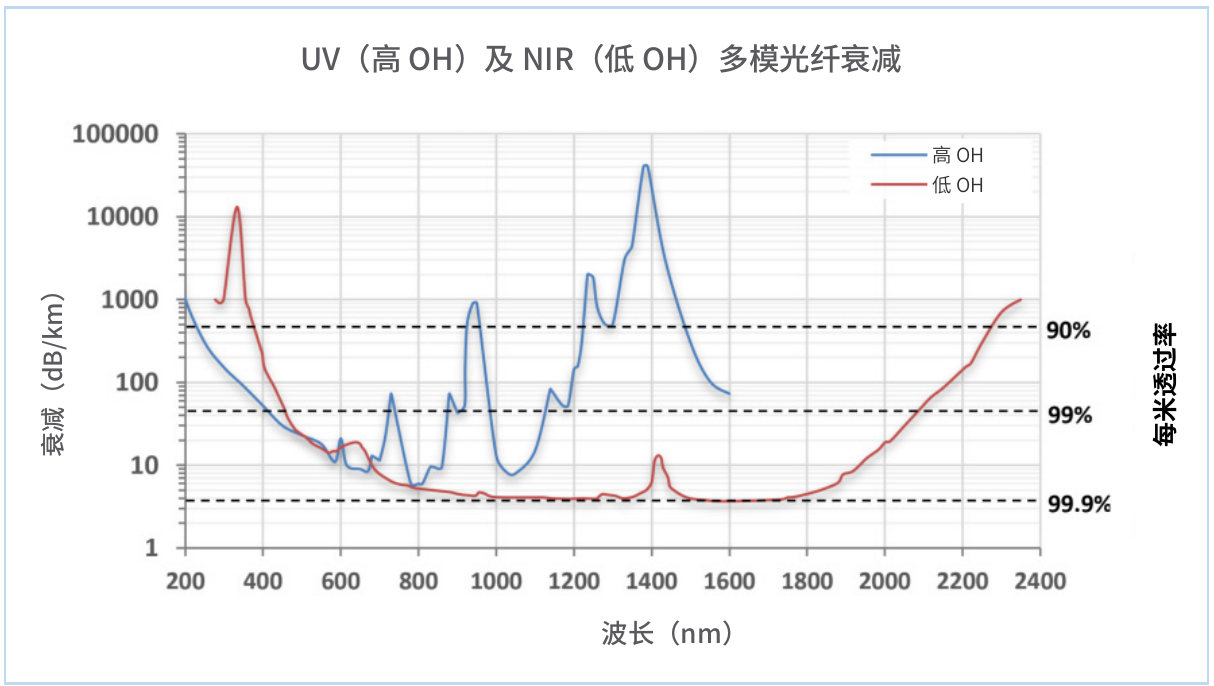

衰减值 / Attenuation
