TOP® Liquid Lightguides 液体光导TOP® Liquid Lightguides
一个出色的理念，无限的可能 / One Great Idea, Endless Possibilities

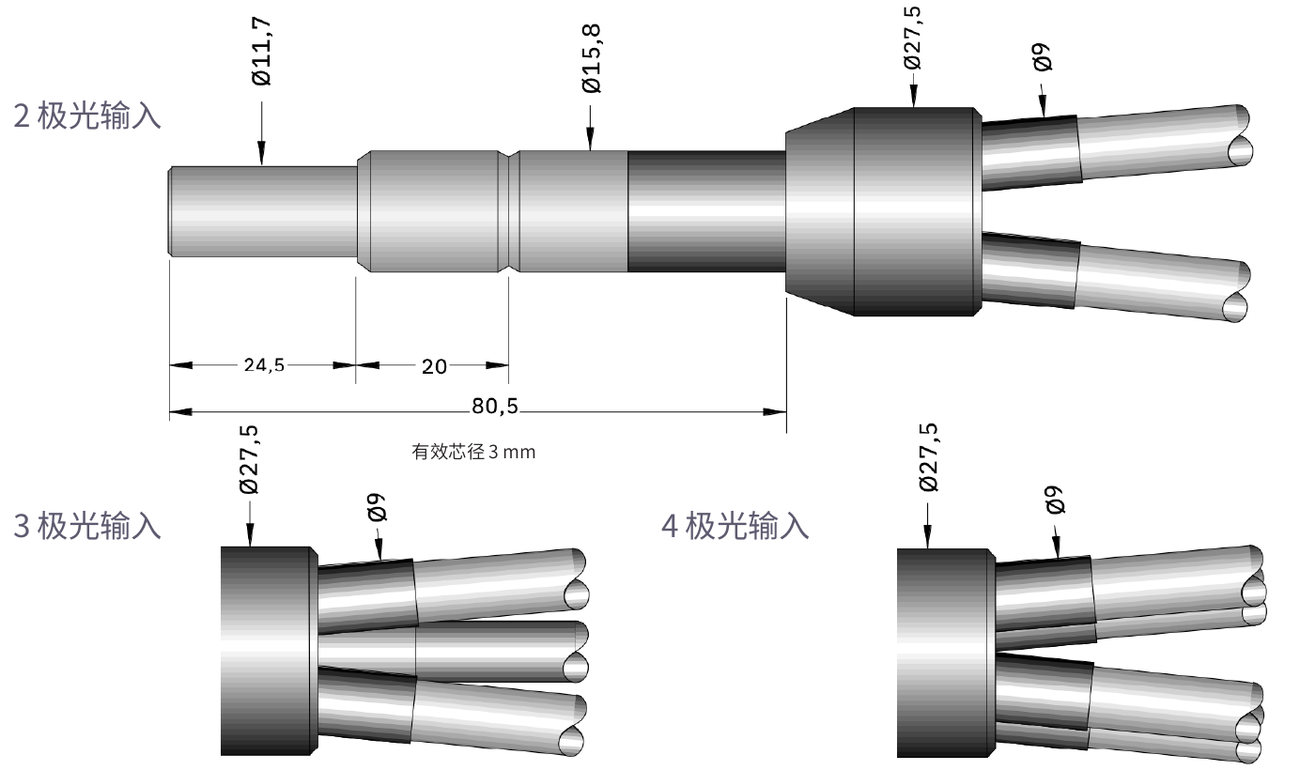

单极或多极光导
光入口：D 型
光出口：标准
包覆层：PVC 或硅胶

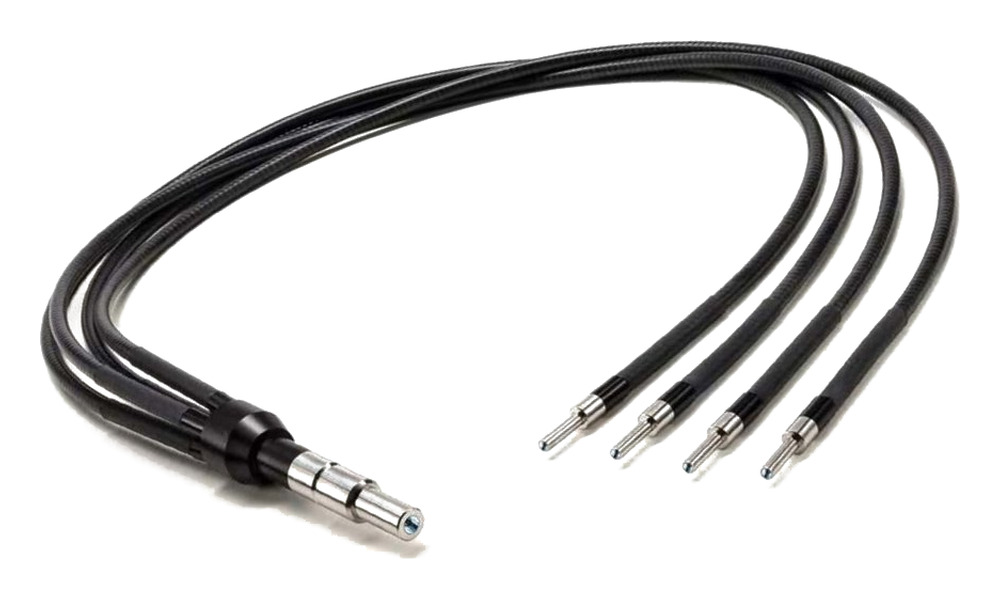

UV_VIS_LL 带积分器的多分支液体光导 / UV_VIS_LL Multi-branch Lightguide with Integrator

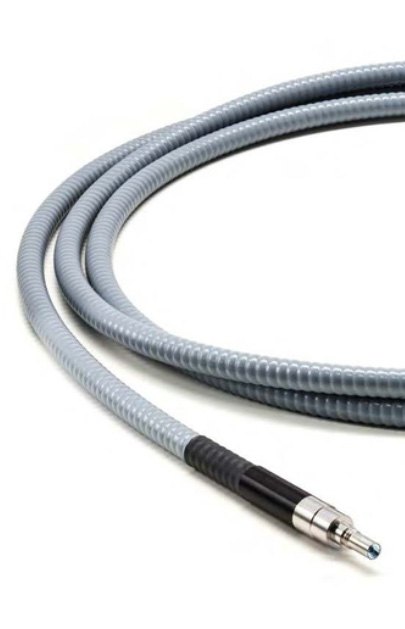

石英光纤束的优选替代方案 / Preferred Alternative to Quartz Fiber Bundles
凭借固有的设计优势，液体光导的性能优于石英光纤束。液体光导可以比作一根直径很大的单根石英光纤，其截面类似一根开口的管道。这种设计使光以全反射方式传输，充分利用全部有效空间。相比之下，石英光纤束就像大管道中的许多小管，光纤之间留有未被利用的空隙，形成阻碍光传输的“死区”。我们液体光导的优越设计，可将强度显著更高的光传输到目标物体上。
多方面的灵活性 / Versatility in Many Respects
我们的液体光导由带液体芯的聚合物管构成，经久耐用，没有断裂风险。相比之下，光纤束可能会出现疲劳，并最终断裂，尤其是在频繁弯曲的情况下。液体光导具有明显更大的孔径、更高的效率以及在各类应用中的多样适用性，是需要均匀、高强度光照场景的理想解决方案。我们的产品覆盖从紫外到红外的多种光谱范围，并提供丰富的端头配件选择。如果您希望进一步了解我们的液体光导，欢迎与我们联系。我们乐于与您探讨最符合您具体需求的方案。凭借丰富的可能性，我们持续与客户合作探索创新应用。
仅有少量限制 / Few Limitations
液体光导的限制很少：截面须为圆形，仅能短时间承受极端温度。除了坚固的端头配件外，其最佳性能出现在适宜人体舒适度的环境中。
优势概览 / Advantages Overview
坚固耐用，能够以极高强度传输光线
柔韧且不易损坏
孔径约为石英光纤光导的两倍
价格具有竞争力
品质卓越
四种成熟的光导型号 / Four Proven Lightguide Types
目前我们已开发出四种不同的液体光导，主要区别在于所用液体的光学特性。后续的图表详细列出了这些光导的不同透射光谱及其他规格。

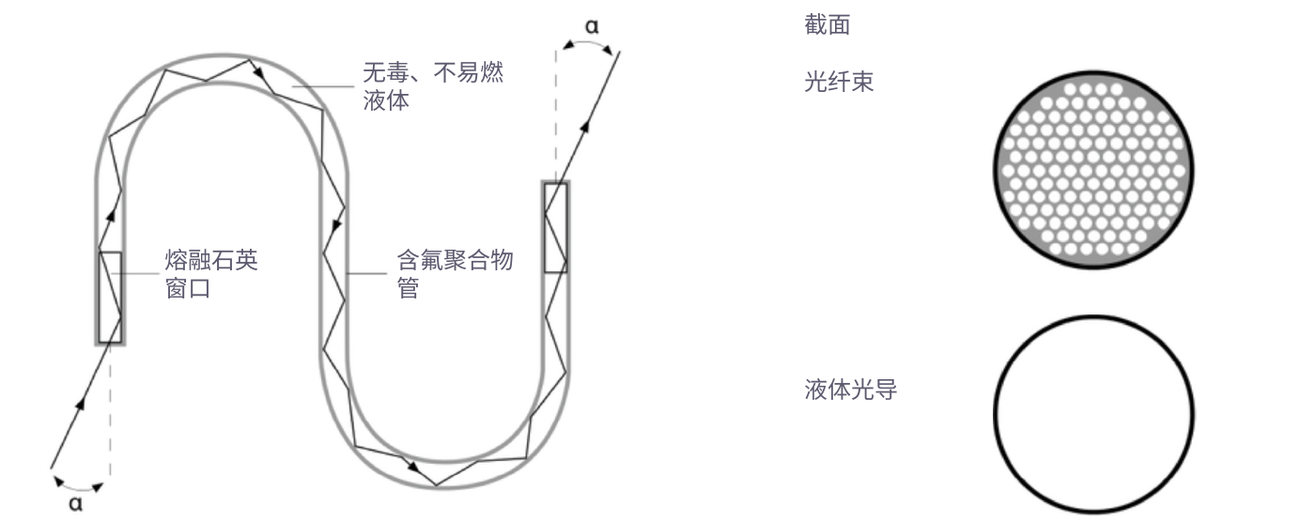

原理 / Principle

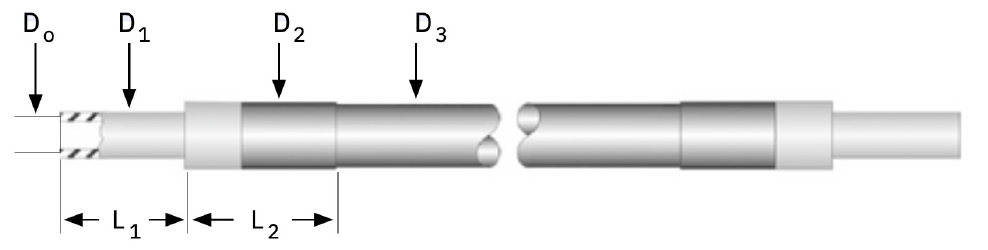

标准端头配件（UV、UV_VIS 系列） / Standard End Fittings (UV, UV_VIS Series)
| 有效芯径 Ø [mm] | 端头 D0 [mm] | 端头 D1 [mm] | 端头 L1 [mm] | 保护套管 D2 [mm] | 保护套管 L2 [mm] | 最小弯曲半径 D3 [mm] |
|---|---|---|---|---|---|---|
| 2 | 4 | 6.7 | 8 | 20 | 5.5 | 30 |
| 3 | 5 | 20 | 9 | 24 | 7 | 40 |
| 5 | 7 | 20 | 10 | 24 | 9.5 | 60 |
| 6.5 | 9 | 20 | 13.5 | 38 | 11 | 80 |
| 8 | 10 | 20 | 15 | 40 | 12.5 | 100 |
| 10 | 14 | 20 | 19.8 | 41 | 15 | 200 |
可根据要求提供其他端头配件及定制设计。
规格参数 / Specifications
| 系列 | 芯径 | NA 2α | 应用场景与光谱范围 | 特性 |
|---|---|---|---|---|
| DUV_LLG | 3, 5, 8 mm | 50° | 用于晶圆制造中的无粘性 UV 胶固化，长度可达 5 m（15 ft）。光谱：220 nm – 650 nm。 | 即使在 UVC 波段也具有出色的光稳定性，适用于高功率 UV 激光器。推荐光源：深紫外汞灯、氙灯及准分子光源。长期使用温度范围：+5 °C 至 +30 °C。 |
| UV_LLG | 2, 3, 5, 6.5, 8, 10 mm | 72° | UV 胶固化及荧光检测，长度可达 20 m（60 ft），光谱范围 280 nm 至 650 nm。 | 透射性能出色，可承受高达 5 W 的 UV 辐射，适用于严苛环境。推荐光源：汞灯、氙灯、卤钨灯及 LED。长期使用温度范围：-5 °C 至 +35 °C。 |
| UV_VIS_LLG | 2, 3, 5, 6.5, 8, 10 mm | 72° | 出色的白光照明，长度可达 30 m（100 ft）。340 nm – 800 nm。 | 从近紫外到远红光均具有卓越透射性能，长度可达 30 米，适用于极端恶劣环境。推荐光源：卤钨灯、LED、氙灯及金属卤化物灯。长期使用温度范围：-5 °C 至 +35 °C。 |
| VIS_NIR_LLG | 3, 5, 8 mm | 62° | 可见光及近红外范围照明，长度可达 4 m（12 ft）。420 nm – 2000 nm。 | 可高效传输数瓦级的高功率近红外辐射。内置长通滤光片，可滤除 420 nm 以下的辐射。推荐光源：氙灯或卤钨灯、Nd-YAG 激光器或半导体激光器。长期使用温度范围：+5 °C 至 +35 °C。 |

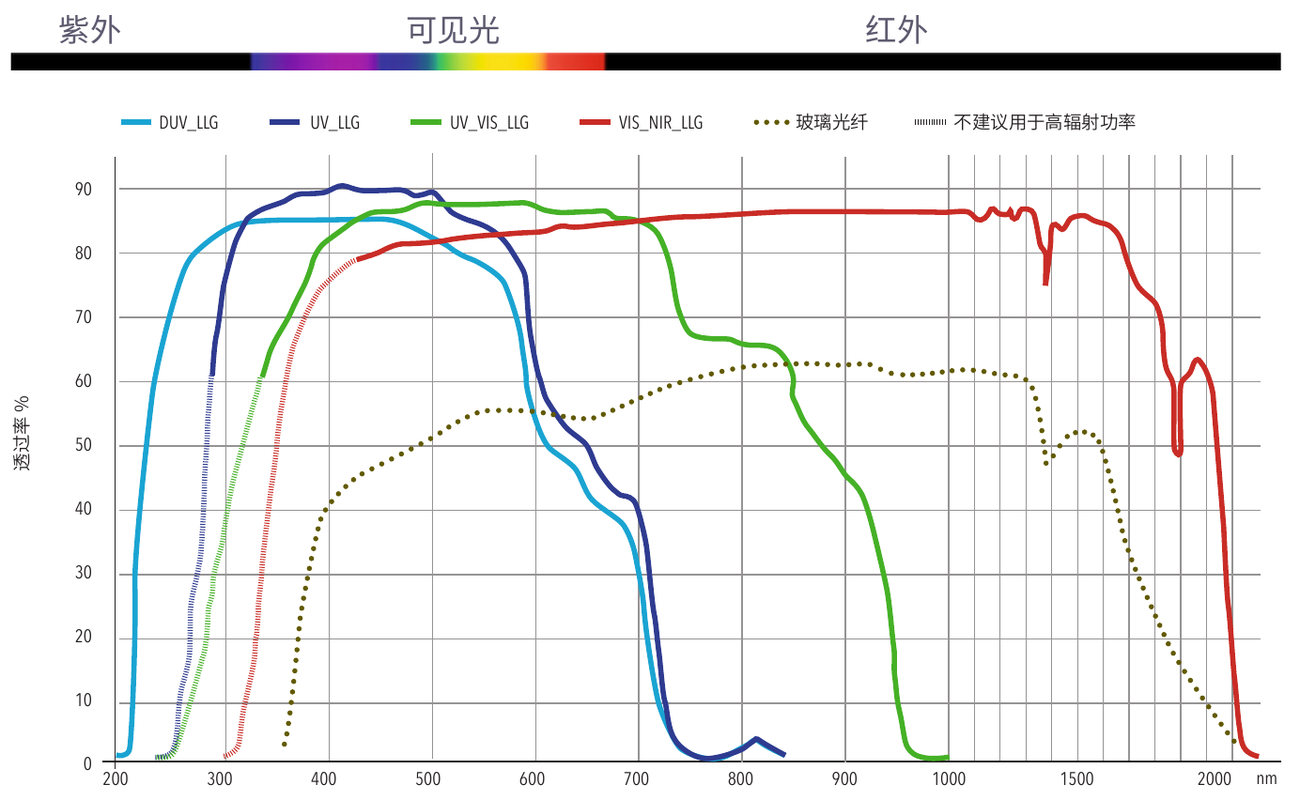

光谱特性 / Spectral Characteristics
使用说明 / Usage Instructions
长期：最低 -5 °C（+23 °F），最高 +35 °C（+95 °F）
最多数天：最低 -15 °C（+5 °F），最高 +50 °C（+122 °F）
最多数小时：最低 -20 °C（-4 °F），最高 +70 °C（+158 °F）
建议的运输、储存及使用温度：
极端温度下的稳定性取决于温度和时间两个因素。超出上述限值可能导致液体内部形成气泡，通常在室温下存放数天后气泡会再次消失。
