TOP® UV-HC、TOP® NIR-HC 硬聚合物包层石英光纤TOP® UV-HC / NIR-HC Hard-polymer-clad Fiber
波长 / 数值孔径（NA） / Wavelength · Numerical Aperture (NA)
| 波长 | 数值孔径（NA） |
|---|---|
| TOP® UV-HC 300 – 1100 nm · TOP® NIR-HC 400 – 2200 nm | 低 0.37 ± 0.02 · 高 0.48 | 0.50 | 0.52 ± 0.02 | 0.57 | 0.62 ± 0.02 |
优势 / Advantages
性价比高（相比石英/石英光纤）
高同心度
全介质、无磁性设计
阶跃折射率分布
生物相容性材料
可采用环氧乙烷（ETO）等方法灭菌
结构 / Construction
石英玻璃纤芯 · 硬聚合物包层 · 护套
护套 / Jacket
| 护套 | 工作温度 |
|---|---|
| ETFE（Tefzel®） | -40 至 +150 °C |
| 尼龙 | -40 至 +100 °C |
| 丙烯酸酯 | -40 至 +85 °C |
| 丙烯酸酯 DeSolite® DF-0009 | -40 至 +150 °C |
技术参数 / Technical Parameters
| 参数 | 数值 |
|---|---|
| 工作温度 | -40 至 +150 °C |
| 纤芯直径 | 可提供 100 至 2000 µm |
| OH 含量 | TOP® UV-HC：高（< 700 ppm）· TOP® NIR-HC：低（< 1 ppm） |
| 标准强度筛选测试 | 100 kpsi |
| 最小弯曲半径 | 50 × 包层直径（短期机械应力）· 150 × 纤芯直径（高功率激光使用时） |

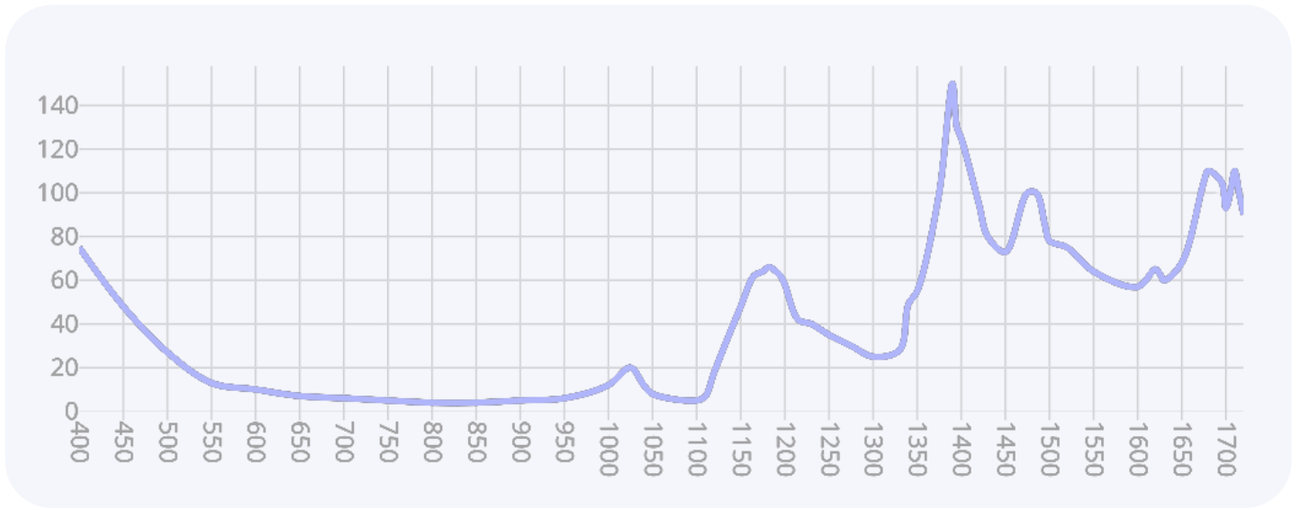

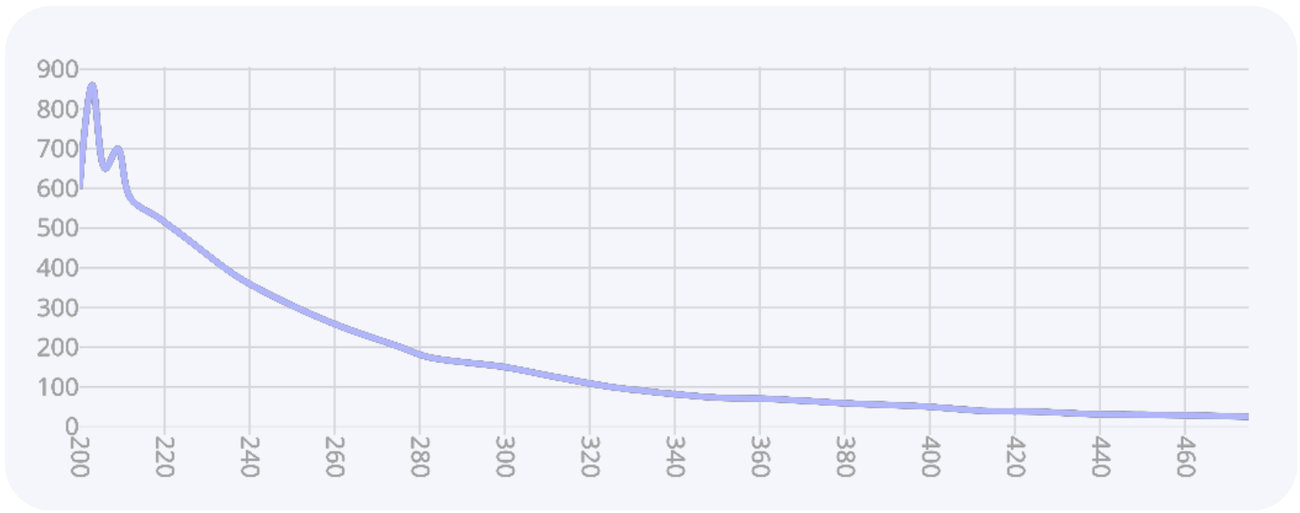

衰减值 / Attenuation
下图概述了不同波长对应的衰减值：
应用领域 / Applications
远程照明、光动力治疗等多种应用的优选方案。
