光纤
TOP® UV、TOP® NIR 石英/石英光纤TOP® UV, TOP® NIR Quartz/Quartz Fiber
波长 / 数值孔径（NA） / Wavelength · Numerical Aperture (NA)
| 波长 | 数值孔径（NA） |
|---|---|
| TOP® UV 200 – 1100 nm · TOP® NIR 300 – 2600 nm | 低 0.12 ± 0.02 · 标准 0.22 ± 0.02 · 高 0.28 ± 0.02 或定制 |
优势 / Advantages
纯合成熔融石英玻璃纤芯
高抗激光损伤能力
多模、阶跃折射率分布
可提供适用于高温、高真空及强腐蚀性化学品环境的特殊护套
极低的 NA 扩展
生物相容性材料
可采用环氧乙烷（ETO）等方法灭菌

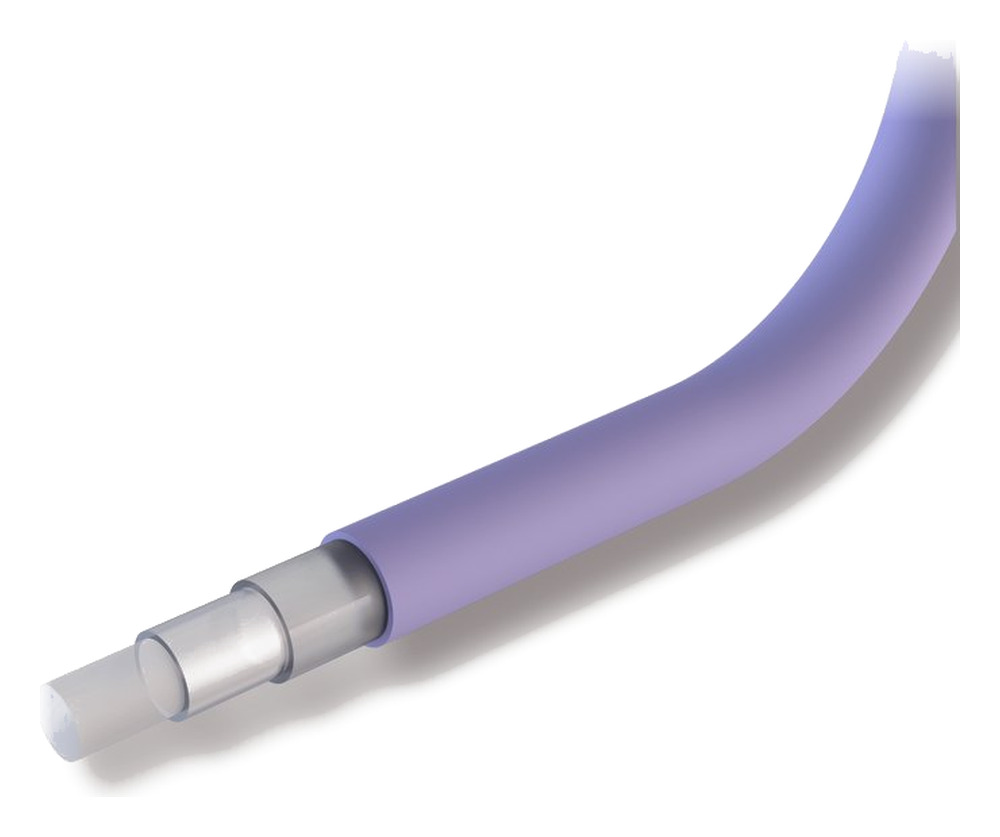

结构 / Construction
石英玻璃纤芯 · 掺氟石英包层 · 缓冲层（如有：硅酮、硬聚合物）· 护套
护套选项 / Jacket Options
| 护套 | 工作温度 |
|---|---|
| 聚酰亚胺 | -190 至 +350 °C |
| ETFE（Tefzel®） | -40 至 +150 °C |
| 尼龙 | -40 至 +100 °C |
| 丙烯酸酯 | -40 至 +85 °C |
| 杜邦 Hytrel® 7246 | -40 至 +140 °C |
| 丙烯酸酯 DeSolite® DF-0009 | -40 至 +150 °C |
| PFA Fluon® | -200 至 +260 °C |
技术参数 / Technical Parameters
| 参数 | 数值 |
|---|---|
| OH 含量规格光纤 | 可按需提供 < 0.25 ppm 和 < 0.1 ppm 规格 |
| 工作温度 | -200 至 +350 °C |
| 纤芯直径 | 可提供 20 至 3000 µm |
| 标准纤芯/包层比 | 1 : 1.04 | 1 : 1.06 | 1 : 1.1 | 1 : 1.15 | 1 : 1.2 | 1 : 1.25 | 1 : 1.4 或定制 |
| OH 含量 | TOP® UV：高（> 700 ppm）· TOP® NIR：低（< 1 ppm）· 可按需提供 OH 含量 < 0.25 ppm 和 < 0.1 ppm 的光纤 |
| 标准强度筛选测试 | 100 kpsi（尼龙、ETFE、丙烯酸酯护套）| 70 kpsi（聚酰亚胺护套） |
| 最小弯曲半径 | 50 × 包层直径（短期机械应力）· 150 × 纤芯直径（高功率激光使用时） |
衰减值 / Attenuation

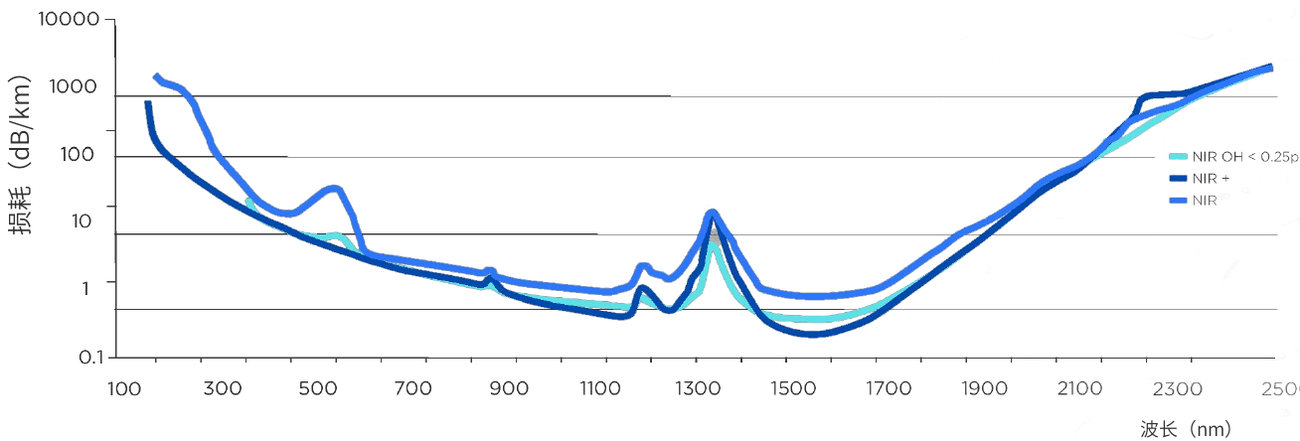

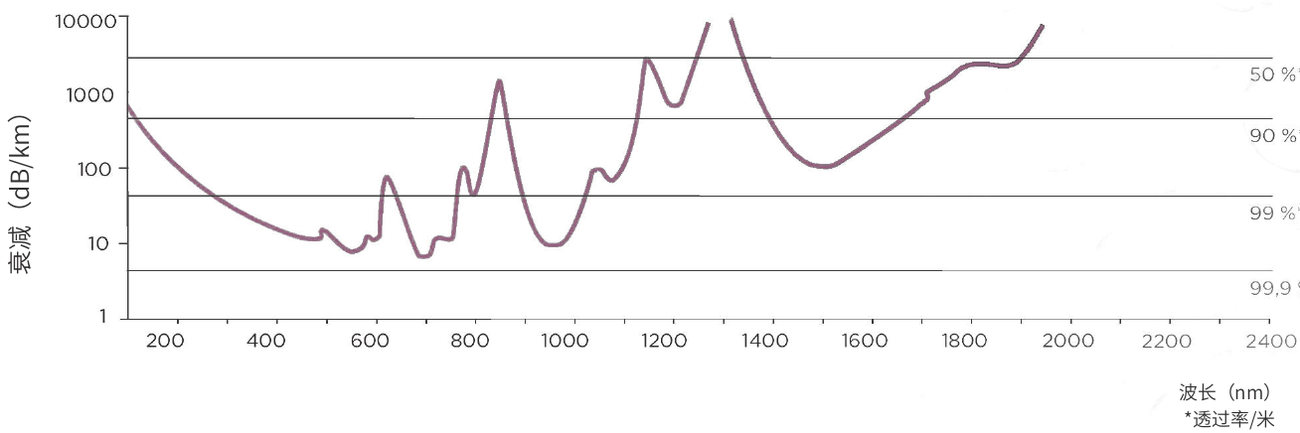

下图概述了不同波长对应的衰减值（右侧刻度为每米透过率）：
可选定制 / Optional Customisation
抗日晒（抗紫外老化）性能（气密碳涂层）
金属涂层，增强耐热性
宽光谱（TOP® Broadband）
应用领域 / Applications
光谱分析、医学诊断、医疗技术及激光传输系统等应用的首选。
