TOP® UV-SRC 带气密碳涂层的石英/石英光纤TOP® UV-SRC Hermetic Carbon-coated Fiber
波长 / 数值孔径（NA） / Wavelength · Numerical Aperture (NA)
| 波长 | 数值孔径（NA） |
|---|---|
| TOP® UV-SRC 180 – 2100 nm · TOP® UV-SR 190 – 2100 nm | 低 0.12 ± 0.02 | 0.15 ± 0.02 · 标准 0.22 ± 0.02 · 高 0.26 ± 0.02 | 0.28 ± 0.02 |
优势 / Advantages
显著提升深紫外抗日晒（抗紫外老化）性能
气密涂层
可按需定制数值孔径（NA），范围 0.12 至 0.30
极低的 NA 扩展
生物相容性材料
在符合 GMP 和 ISO 9001 标准的工厂生产
结构 / Construction
石英玻璃纤芯 · 掺氟石英包层 · 气密碳涂层 · 护套（聚酰亚胺）
技术参数 / Technical Parameters
| 参数 | 数值 |
|---|---|
| 工作温度 | -190 至 +150 °C |
| 纤芯直径 | 可提供 90 至 1000 µm |
| 标准纤芯/包层比 | 1 : 1.06 | 1 : 1.1 | 1 : 1.2 | 1 : 1.4 或定制 |
| OH 含量 | 高（> 700 ppm） |
| 标准强度筛选测试 | 70 kpsi（聚酰亚胺护套） |
| 最小弯曲半径 | 50 × 包层直径（短期机械应力）· 300 × 纤芯直径（高功率激光使用时） |

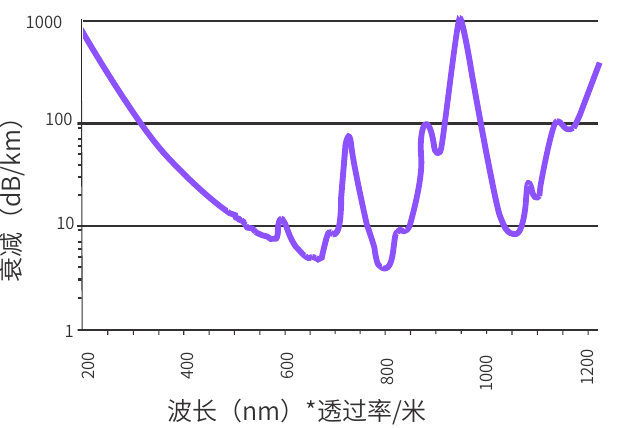

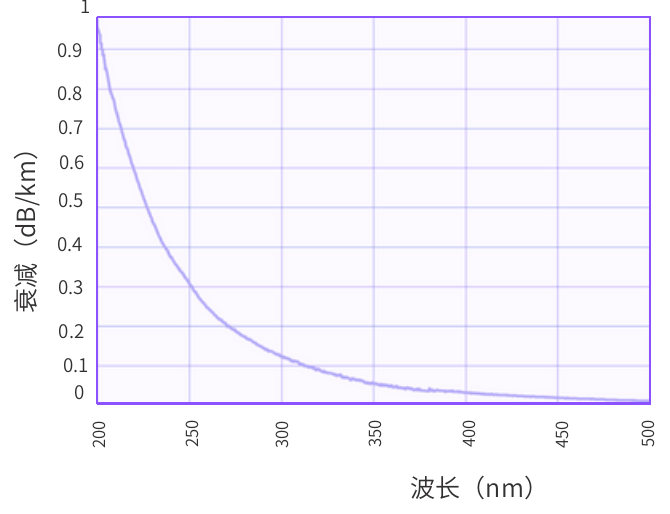

衰减值 / Attenuation
下图概述了不同波长对应的衰减值：

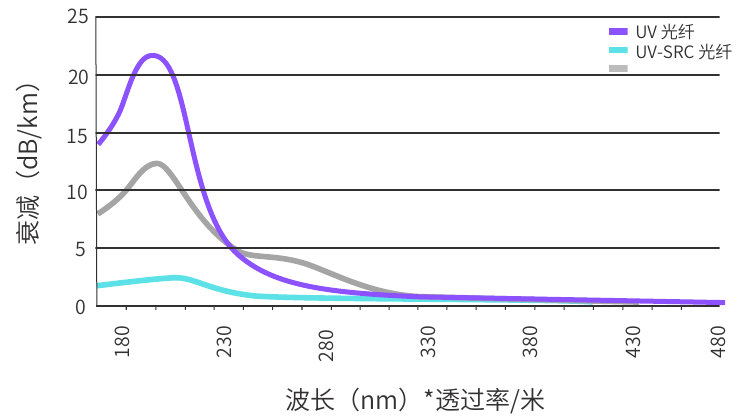

抗日晒（抗紫外老化）性能对比 / UV Solarisation Resistance Comparison
应用领域 / Applications
光谱分析、医学诊断、医疗技术、激光传输系统等多种应用的首选。

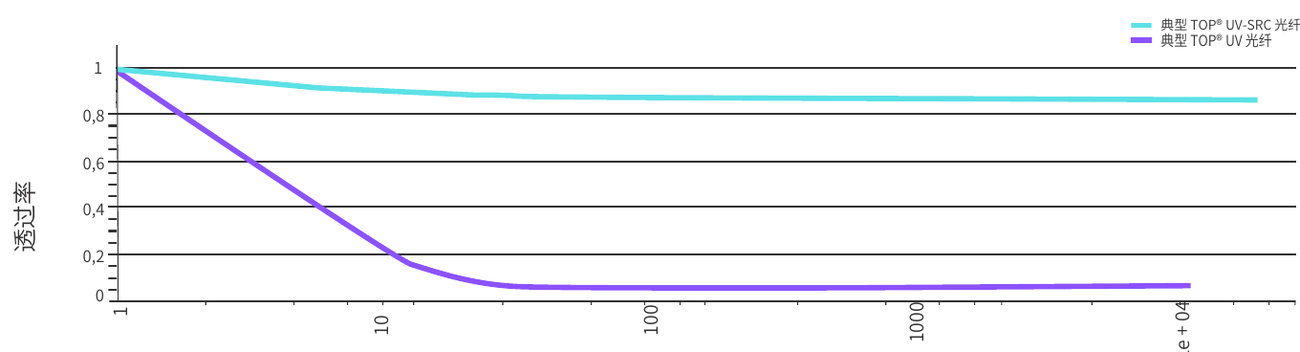

透过率对比 / Transmission Comparison
ArF 激光辐照（1000 J/cm²）引起的衰减
2 m 光纤在 214 nm 处的透过率变化 | 采用 D2 灯配合 CaF2 透镜辐照，其最大强度位于 180 至 240 nm。上图为 TOP® UV 与 TOP® UV-SRC 在 214 nm 波长下的日晒动态对比。
