石英材料

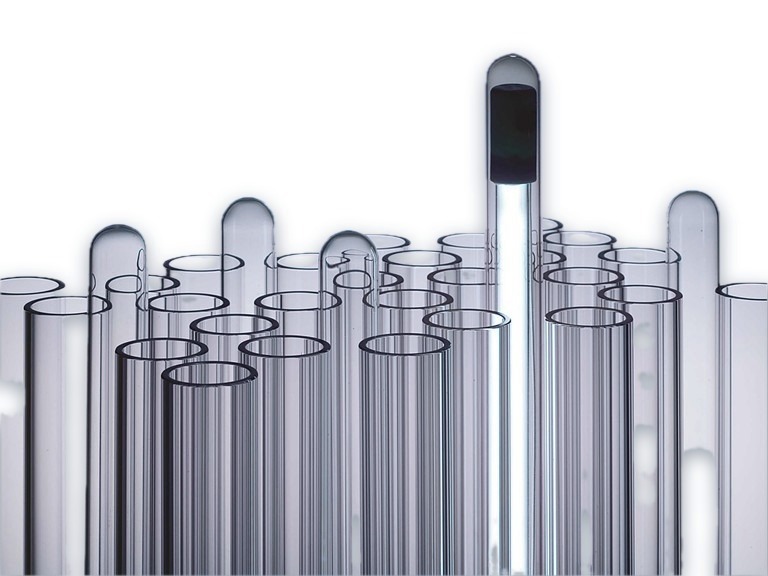

H 系列天然电熔石英管H-Series Natural Electrically-melted Quartz
核心产品特性 / Key Features
极低气泡含量:管材内部气泡管控标准严苛,气泡含量低,透光均匀性好,可有效保障光源发光效率与使用寿命。
精准尺寸公差:生产工艺成熟稳定,管材外径、壁厚等关键尺寸公差控制严格,一致性高,适配自动化装配生产。
典型应用场景 / Typical Applications
本产品适配多品类工业及照明光源,广泛应用于各类常规及特种灯具,具体适用场景如下:
中压气体放电灯
金属卤化物灯
分析仪器专用光源灯
短弧灯
红外照明/加热灯
紫外线灯具保护套管
产品定位说明 / Positioning
相较于高纯合成石英材料 H 系列电熔石英管主打高性价比与量产适配性,无超高纯度极致要求,聚焦通用光源领域,兼顾品质与成本,适合大批量标准化灯具生产场景。

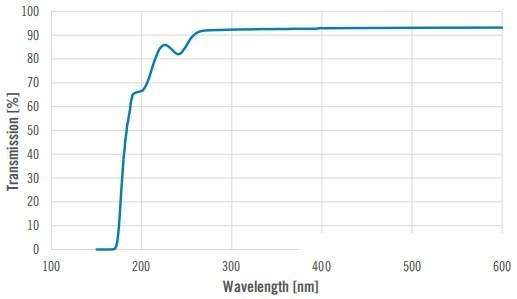

光学特性 / Optical Transmission
| 波长 Wavelength [nm] | 200 | 215 | 230 | 254 | 360 |
|---|---|---|---|---|---|
| 透过率 Transmission [%](2 mm 壁厚) | 88 | 91 | 92 | 93 | 93 |
2 毫米壁厚下的典型透射率值
几何数据 / Geometry
| 外径范围 [mm] | 外径公差 [mm] | 壁厚范围 [mm] | 壁厚公差 [mm] |
|---|---|---|---|
| 10 ≤ 外径 ≤23 | ±0.3 | 0.9-2 | ±0.15 |
| >2-<4 | ±0.30 | ||
| >4-≤6 | ±0.40 | ||
| >23 ≤40 | ±0.4 | 0.9-2 | ±0.15 |
| >2-<4 | ±0.30 | ||
| >4-≤6 | ±0.40 | ||
| >40 ≤62 | ±0.5 | 0.9-2 | ±0.15 |
| >2-<4 | ±0.30 |
| 特征 | 外径范围 | 公差 | 备注 |
|---|---|---|---|
| 椭圆度 | OD > 10 – ≤ 20 mm | ≤ 0.25 mm | |
| OD > 20 – ≤ 46 mm | ≤ 0.50 mm | ||
| OD > 46 – ≤ 60 mm | ≤ 0.60 mm | ||
| 偏壁度 | 制造长度 | < 壁厚公差的 ½ | (例如 ± 0.20 壁厚 = 偏壁 0.20) |
| 弯曲度 | 所有尺寸 | < 1.0 mm / 1m | 未退火 |
| < 1.5 mm / 1m | 退火 | ||
| 长度 | - | + 25 mm / - 0 mm | 划痕切割¹ |
备注:其他尺寸和等级可按需定制
视觉特征 / Visual Characteristics
| 项目 | 指标 |
|---|---|
| 夹杂物 | 无 |
| 表面杂质(附着物) | 无 |
| 开口气泡 | 无 |
| 析晶(失透) | ≤ 1.0 mm;最多 3 个/米 |
| 气泡² | < 6%(指内表面退火状态,封闭气泡的累计长度) |
物理性能 / Physical Properties
| 项目 | 指标 |
|---|---|
| 软化温度 | ~ 1710 ℃ |
| 退火温度 | ~ 1220 ℃ |
| 应变温度 | ~ 1125 ℃ |
| 1300 ℃ 时的粘度 | ~ 11.95 dPas |
| 最高工作温度 | 连续操作 ~ 1160 ℃ |
| 短期操作 ~ 1300 ℃ | |
| 密度 | 2.2 g/cm³ |
备注 / Notes
¹ 其他切割方式可根据要求提供
² 长度 < 10 mm 且宽度 < 0.1 mm 的气泡不计入
