石英材料
M 系列掺铈石英管 / 套管M-Series Cerium-doped Quartz Tube
应用场景 / Applications
短弧灯
高能激光闪光灯
连续脉冲激光灯
抗太阳化灯
激光激发灯
产品特性 / Product Features
M 系列石英通过氢氧焰熔融工艺生产。原材料由高纯度合成石英晶体制成。
不仅能够阻隔部分紫外线光谱,而且由于其荧光特性还能提升激光的利用效率。公司专有的多级陡峭生产工艺使得管材的拉制过程无需与任何模具接触。这有效避免了任何表面污染,从而实现了近乎无瑕疵的表面、无气隙、极低气泡含量以及高度均质化。
由于采用“自由拉制”多步生产工艺,这些管材可提供多种直径和壁厚规格。这也使得其最小起订量较低。在约 250 纳米处具有更优的紫外线阻隔性能。
尺寸参数 / Dimensions
| 外径范围 [mm] | 外径公差 [mm] | 壁厚范围 [mm] | 壁厚公差 [mm] |
|---|---|---|---|
| ≥2.0 – ≤8.0 | ±0.3 | ≥0.4 – ≤0.5 | ±0.15 |
| >0.5 – ≤1.2 | ±0.2 | ||
| >1.2 – ≤2.0 | ±0.3 | ||
| >8.0 – ≤17.0 | ±0.4 | ≥0.8 – ≤1.2 | ±0.2 |
| >1.2 – ≤2.0 | ±0.3 | ||
| >2.0 – ≤2.8 | ±0.4 | ||
| >2.8 – ≤3.5 | ±0.5 | ||
| >17.0 – ≤25.0 | ±0.6 | ≥1.0 – ≤1.2 | ±0.2 |
| >1.2 – ≤2.0 | ±0.3 | ||
| >2.0 – ≤2.8 | ±0.4 | ||
| >2.8 – ≤3.7 | ±0.5 | ||
| >3.7 – ≤4.5 | ±0.6 | ||
| >4.5 – ≤6.0 | ±0.7 | ||
| >25.0 – ≤30.0 | ±0.7 | >1.2 – ≤2.0 | ±0.3 |
| >2.0 – ≤2.8 | ±0.4 | ||
| >2.8 – ≤3.7 | ±0.5 | ||
| >3.7 – ≤4.5 | ±0.6 | ||
| >4.5 – ≤6.0 | ±0.7 | ||
| >30.0 – ≤35.0 | ±0.8 | >1.2 – ≤2.0 | ±0.3 |
| >2.0 – ≤2.8 | ±0.4 | ||
| >2.8 – ≤3.7 | ±0.5 | ||
| >3.7 – ≤4.5 | ±0.6 | ||
| >4.5 – ≤6.0 | ±0.7 | ||
| >35.0 – ≤40.0 | ±1.0 | >1.2 – ≤2.0 | ±0.3 |
| >2.0 – ≤2.8 | ±0.4 | ||
| >2.8 – ≤3.7 | ±0.5 | ||
| >3.7 – ≤4.5 | ±0.6 | ||
| >4.5 – ≤6.0 | ±0.7 |
注:其他尺寸和公差可按需定制。

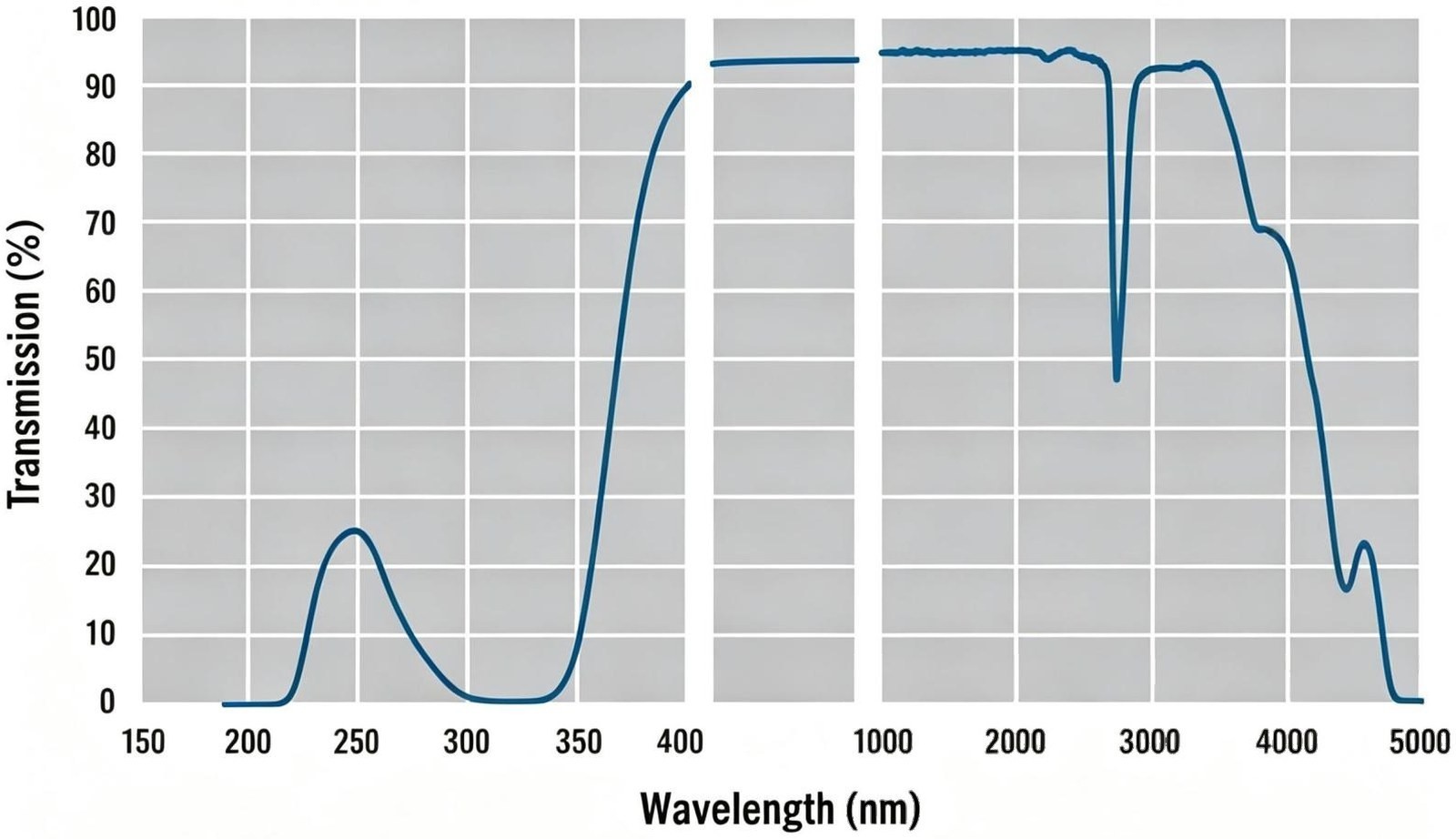

典型光谱透射率 / Spectral Transmission
化学特性 / Chemical Properties
| 羟基 OH 含量 | 元素 | 锂 Li | 钠 Na | 钾 K | 镁 Mg | 钙 Ca | 铁 Fe | 铜 Cu | 铬 Cr | 锰 Mn | 铝 Al |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-200 ppm(退火处理不会改变羟基含量) | 含量 | 1 | 1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.1 | 0.1 | 0.05 | 10 |
单位:ppm(即 μg/g)
特征与应用 / Features & Applications
| 项目 | 适配度 |
|---|---|
| 紫外线阻隔 | ● 理想适配 |
| 均匀性 | ◐ 部分适配 |
| 最优表面光洁度 | ● 理想适配 |
典型应用 / Typical Applications
| 项目 | 适配度 |
|---|---|
| 长弧灯(如激光激发用灯) | ● 理想适配 |
| 脉冲与连续闪光灯 | ● 理想适配 |
图例:● 理想适配 ◐ 部分适配
