S 系列高透合成石英管S-Series High-Transmission Synthetic Quartz
核心特性 / Key Features
超高纯度
优异的耐辐照(日晒老化)稳定性
气泡含量极低
表面近乎无瑕疵
可提供多种尺寸规格
典型应用 / Typical Applications
氙准分子灯(172 nm 波长)

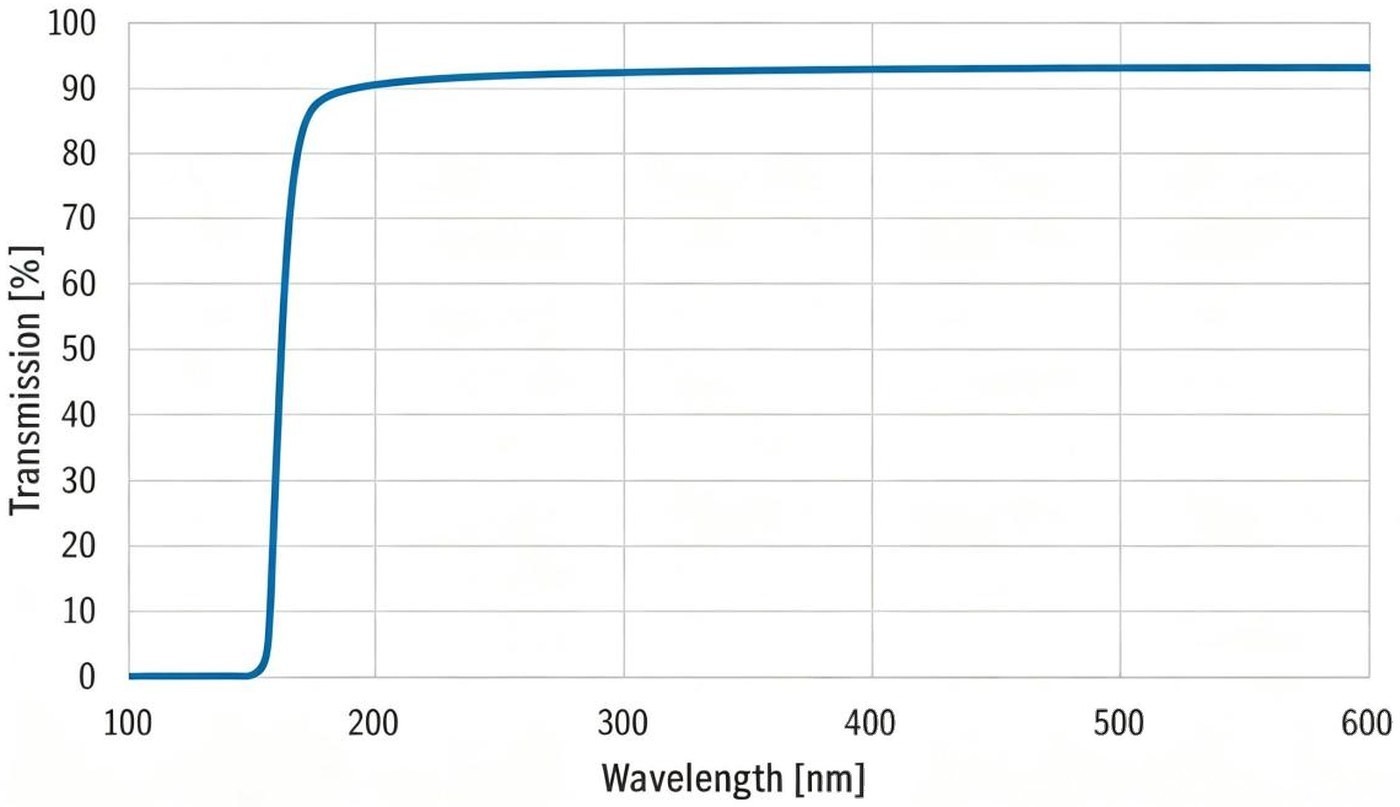

光学特性 / Optical Properties
2毫米壁厚下的典型透射率值
| 波长 Wavelength [nm] | 172 | 200 | 254 | 360 |
|---|---|---|---|---|
| 透过率 Transmission [%](2 mm 壁厚) | 88 | 91 | 92 | 93 |
外径参数 / OD
| 外径 OD 范围 [mm] | 公差 Tol. [mm] | 壁厚范围 WT [mm] |
|---|---|---|
| 7 ≤ 外径 ≤17 | ±0.3 | ≥0.8 ≤3.5 |
| 17 < 外径 ≤25 | ±0.4 | ≥1.0 ≤4.5 |
| 25 < 外径 ≤30 | ±0.5 | ≥1.2 ≤4.5 |
| 30 < 外径 ≤35 | ±0.6 | >1.2 ≤4.5 |
| 35 < 外径 ≤40 | ±0.8 | >1.2 ≤4.5 |
| 40 < 外径 ≤50 | ±1.0 | ≥2.0 ≤4.5 |
| 50 < 外径 ≤60 | ±1.3 | ≥2.0 ≤4.5 |
| 60 < 外径 ≤90 | ±2.0 | —— |
壁厚参数 / Wall Thickness
| 壁厚 WT 范围 [mm] | 公差 Tol. [mm] | 气泡总长占比上限 ² |
|---|---|---|
| ≥0.5 ≤1.2 | ±0.2 | <2.0% |
| >1.2 ≤2.0 | ±0.3 | <2.5% |
| >2.0 ≤2.8 | ±0.4 | <3.0% |
| >2.8 ≤3.7 | ±0.5 | <3.5% |
| >3.7 ≤4.5 | ±0.6 | <4.0% |
形位与长度公差 / Form & Length Tolerances
| 项目 | 适用范围 | 公差要求 | 备注 |
|---|---|---|---|
| 椭圆度 | 制造长度 | <外径公差的 1/2 | — |
| 轴向侧弯(棱边偏斜) | 制造长度 | <外径公差的 1/2 | — |
| 弯曲度 | 所有尺寸 | <1.0 mm / 米 | 未退火 |
| 弯曲度 | 所有尺寸 | <1.5 mm / 米 | 退火 |
| 长度 | — | +20 mm / -0 mm | 切割断开 |
外观特性 / Appearance
| 检测项目 | 要求 |
|---|---|
| 夹杂物 | 无 |
| 表面附着物杂质 | 无 |
| 外表面变形 | 无 |
| 变色/色斑 | 无 |
注释 / Notes
¹ 可根据需求提供其他规格尺寸与公差
² 长度<0.5 mm、宽度<0.08 mm 的气泡不计入统计
³ 可根据需求提供其他切割方式
化学特性 / Chemical Properties
| 羟基 OH 含量 | 锂 Li | 钠 Na | 钾 K | 镁 Mg | 钙 Ca | 铁 Fe | 铜 Cu | 铬 Cr | 锰 Mn | 铝 Al | 钛 Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ~200(退火处理不会改变羟基含量) | 0.01 | 0.05 | 0.1 | 0.005 | 0.05 | 0.02 | 0.01 | 0.005 | 0.005 | 0.05 | 0.05 |
单位:ppm(即 μg/g)
物理特性 / Physical Properties
| 参数项目 | 参数值 |
|---|---|
| 软化温度 | ~1600 ℃ |
| 退火温度 | ~1120 ℃ |
| 应变温度 | ~1025 ℃ |
| 1300 ℃ 时粘度 | 11.4 dPas |
| 最高工作温度 | 连续工作:~950 ℃;短时工作:~1200 ℃ |
| 密度 | 2.2 g/cm³ |
